多層FPC作為電子產品內部連接的核心組件，需要依靠合適的連接器實現與主板或其他模塊之間的信號傳輸與電氣連接。連接器的選擇直接影響裝配可靠性和產品性能。以下是多層FPC幾種常見的連接器類型。

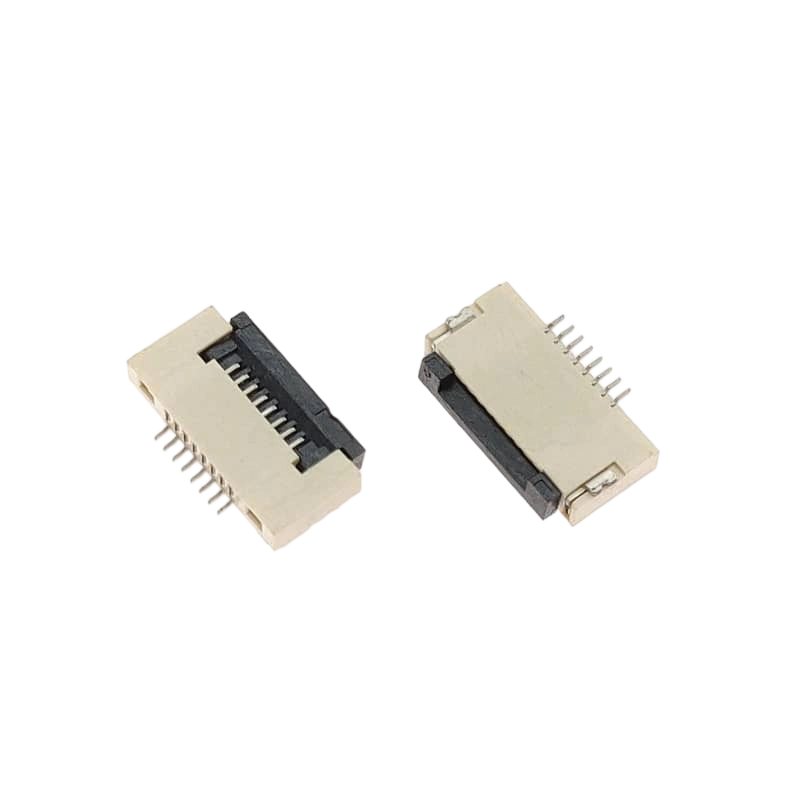

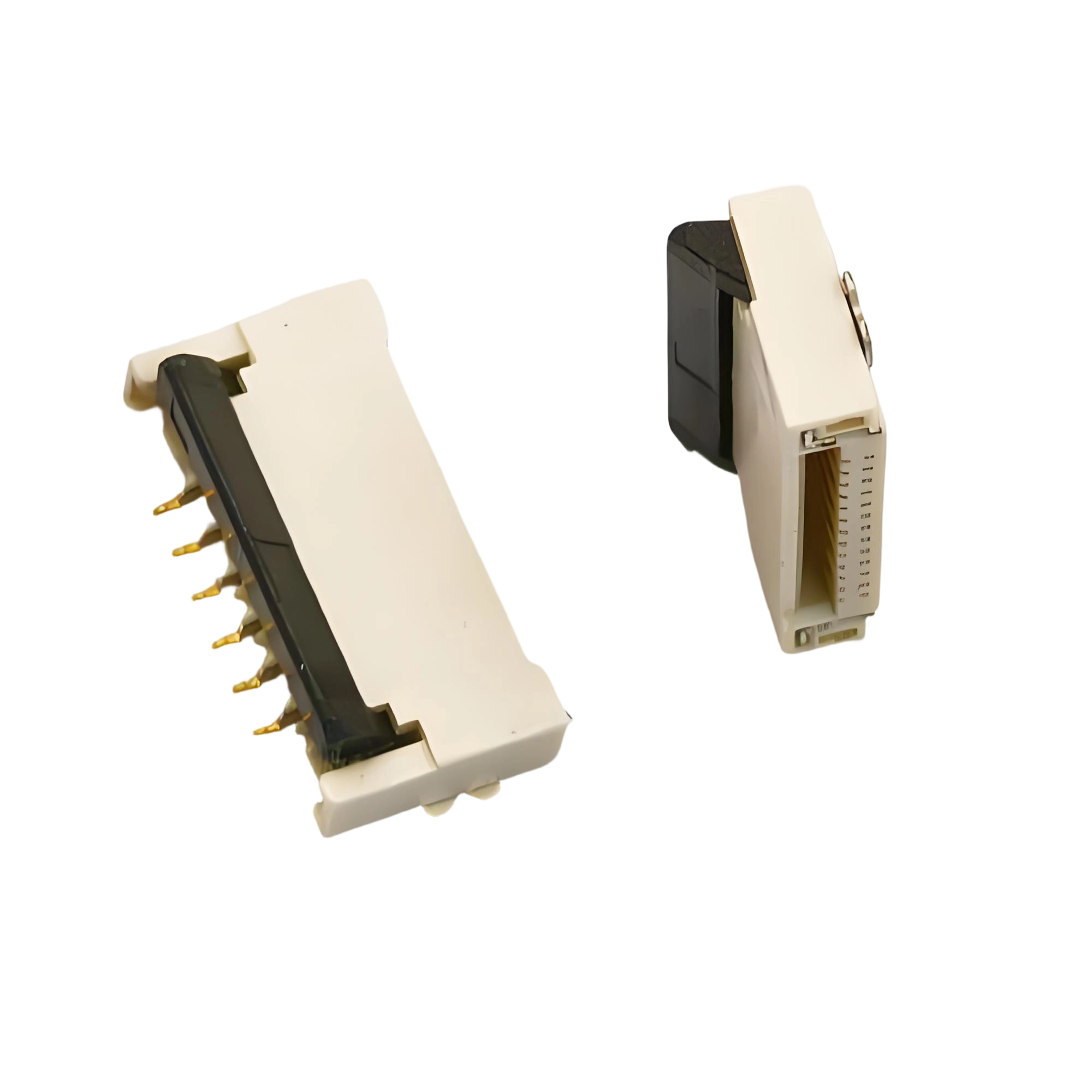

一、ZIF連接器：
ZIF連接器是目前應用廣泛的一類FPC專用連接器。其特點是在[敏感詞]FPC時無需施加任何外力，[敏感詞]后通過翻蓋或滑軌結構鎖緊固定。這種設計能有效保護FPC金手指，避免插拔過程中的磨損。
適用于需要頻繁插拔或?qū)鹗种副Ｗo(hù)要求較高的場合，如手機顯示屏連接、攝像頭模組、觸摸屏接口等。
二、LIF連接器
LIF連接器是相對早期的FPC連接方案。[敏感詞]FPC時需要施加一定的壓力，通過摩擦力或卡扣保持固定，沒有額外的鎖緊機構。
結構簡單、成本較低，適合不經常拆卸的部件，如部分家用電器內部模塊連接。

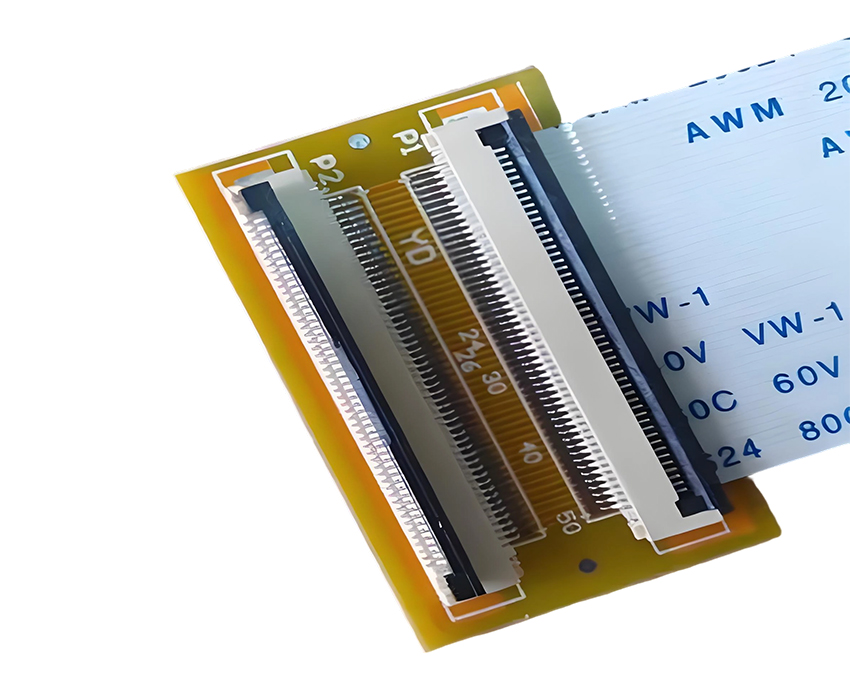

三、板對板連接器：
板對板連接器用于實現FPC與另一塊電路板之間的可拆卸連接。由公座和母座配對組成，分別焊接在FPC和主板上。插合后通過內部端子緊密接觸，實現信號導通。
適用于需要高可靠性連接的場合，如電池與主板連接、顯示屏驅動板連接、多電路板堆疊設計等。其抗振動能力優于ZIF連接器。
多層FPC連接器的選擇并非單一標準，而是根據具體應用場景、可靠性要求和成本預算綜合權衡的結果。ZIF連接器以保護性好、應用靈活占據主流地位，LIF連接器則以成本優勢適用于特定場景，板對板連接器以高可靠性見長。了解各類連接器的特點，有助于為產品找到合適的連接方案。
