fpc軟板根據層數、工藝和性能。大家介紹一下各類FPC軟板的分類和特點。
一、單面板
結構定義：單面板是基礎的FPC，僅有一層導電銅箔線路，線路之上覆蓋保護膜或覆蓋層。結構簡單，總厚度很薄，厚度通常在0.04mm-1.0mm；僅能進行單面布線，復雜電路需通過跳線或連接器實現，不適用于高密度互連。
典型應用：打印頭連接、簡單傳感器、低端消費電子連接線。
二、雙面板
結構定義：兩層導電銅箔線路，通過金屬化通孔實現兩面線路的電氣導通；雙面均可布線，允許線路交叉設計。
典型應用：手機內部連接排線、攝像頭模組連接、中等復雜度的電路轉接。
三、多層板
結構定義：由三層或更多導電銅箔層與絕緣介質層交替層壓而成，層間可通過通孔、埋孔或盲孔實現互連，外層通常覆蓋保護膜。可實現復雜電路的立體交叉布線，支持多信號層、地層和電源層的獨立設計。
但是層數越多，板材整體厚度越大，柔韌性降低，多用于靜態彎折或剛撓結合區域。
典型應用：航空、汽車、醫療電子等。
四、HDI盲埋孔板
結構定義：HDI盲埋孔板FPC采用盲孔、埋孔技術實現層間互連，替代貫穿所有層的通孔。盲孔連接外層與內層，埋孔則埋藏于內層之間；盲埋孔不占用表層以外的其他層空間，顯著節省布線面積，且減小了過孔樁線效應和信號反射，信號路徑更短，尤其適合高速信號。
但是盲埋孔鉆孔、逐層堆疊等工藝復雜，交期和費用都高于普通通孔板。
典型應用：旗艦智能手機主板、智能穿戴設備。

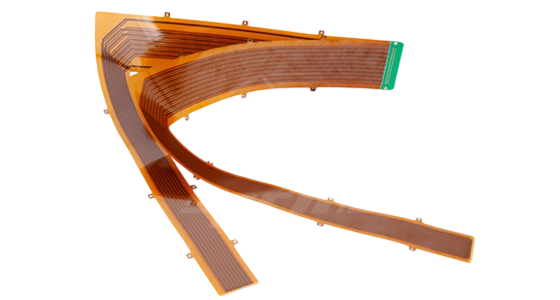

五、分層板
結構定義：分層板是一種在特定區域?qū)⒍鄬覨PC的各層線路選擇性分離的結構設計，形成相互獨立彎曲的結構。一樣的銅箔、絕緣層厚度和層數，實現更多的彎折次數。
典型應用：轉軸穿線、高級機器人關節互連。
六、鏤空板
結構定義： 通過模具沖切或激光切割，去除鏤空部分多余的PI，僅保留線路，然后進行表面處理；一般鏤空板的層數在1到2層左右。
典型應用： 醫療B超探頭、微機電系統傳感器。
七、阻抗板
結構定義： 通過[敏感詞]計算并控制線寬、線距、介質厚度及介電常數（Dk），使傳輸線的特性阻抗穩定在目標值（如50Ω、90Ω、100Ω）的FPC。
典型應用： 射頻天線排線、USB 3.0/4.0高速數據傳輸線、HDMI柔性連接器。
八、高頻高速板
結構定義： 指采用低介電常數、超低介電損耗的專用基材制造的FPC，面向10GHz以上的毫米波或數十Gbps的高速數字信號傳輸。
典型應用： 5G手機天線傳輸線、高級自動駕駛雷達板等。
