發布時間：2026-07-04 瀏覽量：646
翹曲變形是FPC軟板生產中常見的不良問題，一般的fpc受應力和材料漲縮影響，通常會有一定的翹曲，對稱結構0.75%，不對稱結構1.5%；而翹曲的嚴重fpc軟板其變形、不平整的板面會影響成品良率和SMT貼片，因此控制和降低翹曲率是提升FPC軟板品質的關鍵，具體可從以下幾個方向入手優化：

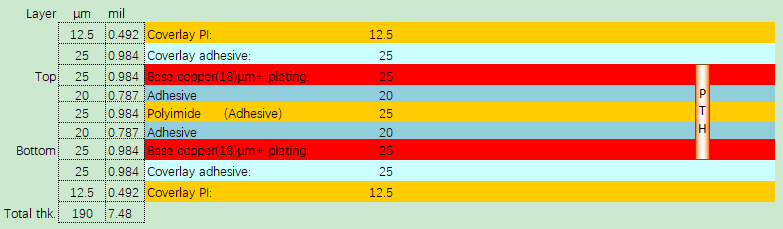

1、對稱的疊層結構：fpc軟板的不同材料的熱膨脹系數各不相同，為了保證板材平整度和層間結合力，避免翹曲，設計疊層結構時盡量采用對稱設計，讓線路分布、介質層數和基材分布合理，減少不同材料漲縮不均引發的翹曲。
2、溫度控制：壓合工序的升溫、降溫速率對翹曲影響顯著，過快的溫度變化會讓各層材料因熱脹冷縮速率差產生較大內應力，引發翹曲，需要根據所使用材料的特性，設定平緩梯度的升溫、降溫曲線，讓FPC各層溫度變化保持同步。另外生產各環節的環境溫度也需要穩定管控，避免環境溫度大幅波動導致材料提前發生不均勻形變，從生產端減少翹曲的誘因。

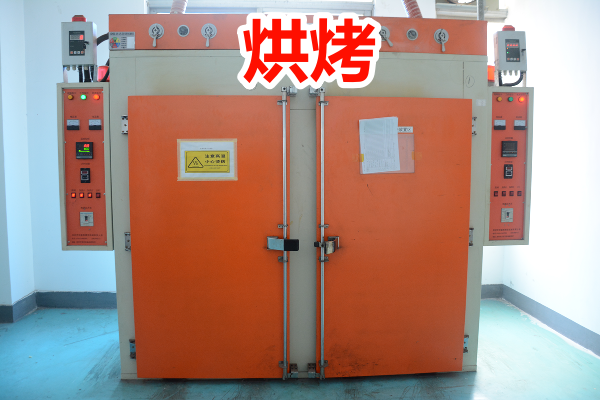

3、烘烤：烘烤處理可通過去濕除潮，減少水分對材料漲縮的影響，從而有效將翹曲率控制在合格范圍內。同時，F(xiàn)PC在加工過程中會因多次熱壓、裁切殘留不均勻內應力，合理的烘烤能讓材料充分松弛，提前釋放這些殘留應力。
降低FPC軟板翹曲率需要從設計、生產工藝到材料管控多個環節入手，每個環節的細節管控都會終影響翹曲控制的效果，結合實際生產的產品結構和材料特性，針對性調整以上優化方向，就能有效將翹曲率控制在標準要求范圍內，提升產品良率和滿足后續貼片加工。
