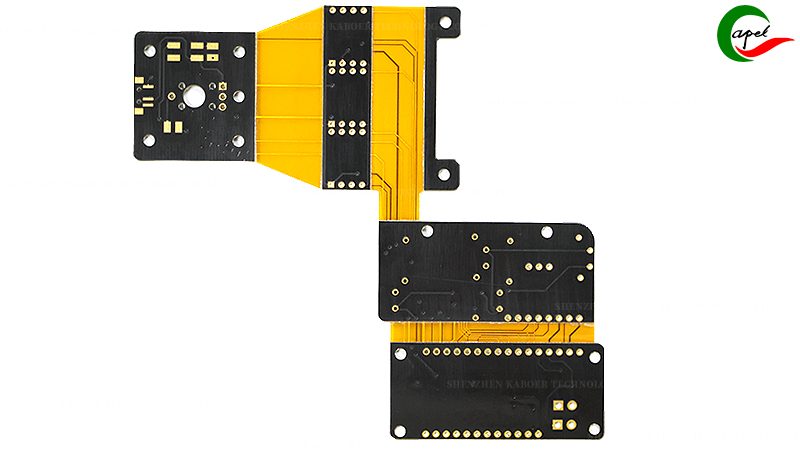

軟硬結合板融合了剛性板的結構穩定性與柔性板的空間適配性，廣泛應用于消費電子、汽車電子、工業控制等領域。隨著設備集成度提升，其承載的功率密度不斷增加，熱量堆積問題愈發突出——過高溫度會導致線路電阻增大、焊點老化加速，甚至引發板體變形、功能失效。提高軟硬結合板的散熱性，核心是通過材料選型、結構設計與工藝優化，構建高效熱傳導路徑，實現熱量快速導出。
一、優選散熱型基材
基材是軟硬結合板熱量傳導的核心載體，選擇導熱性能優異的基材可從源頭提升散熱效率。剛性區域可選用高導熱性的覆銅板，其導熱系數遠高于普通基材，能快速吸收并傳導元器件產生的熱量；柔性區域需平衡柔韌性與散熱性，可選用改性柔性基材，在保障彎折性能的同時提升導熱能力。此外，基材的絕緣層也可采用低熱阻材料，減少熱量在層間傳遞的阻礙，確保熱量從元器件快速傳導至板體表面。
二、優化線路與銅層設計
線路與銅層的設計直接影響熱量的傳導路徑，合理設計可加速熱量擴散。首先可增加銅層厚度或采用厚銅工藝，銅的導熱性能優異，加厚銅層能擴大熱傳導面積，提升熱量承載與傳遞能力；其次優化線路布局，將高功率元器件周邊的線路設計為寬幅導線，形成“熱傳導通道”，引導熱量向板體邊緣或散熱區域擴散；同時避免線路密集堆疊，預留合理的散熱間隙，減少熱量在局部區域的堆積。
三、增設專用散熱結構，強化熱量導出
針對高功率場景，僅靠基材與線路散熱難以滿足需求，需增設專用散熱結構強化熱量導出。常見方式包括設置散熱盤與散熱孔：在高功率元器件焊接區域設計大面積銅質散熱盤，直接貼合元器件吸收熱量并擴散；在剛性區域開設散熱孔，利用空氣流通加速板體內部熱量散發，尤其適配密閉空間內的設備。此外，還可在板體表面貼合柔性散熱膜，其可隨柔性區域彎折，不影響空間適配性的同時提升表面散熱效率。
四、采用高效散熱工藝，降低熱阻損耗
生產工藝的優化可減少熱量傳遞過程中的熱阻，提升散熱效率。表面處理環節可采用沉金或鍍銀工藝，不僅能提升焊接可靠性，其金屬鍍層的導熱性能也優于普通處理方式，可加速表面熱量散發；層壓工藝需確保各層緊密貼合，避免因層間氣泡導致熱阻增大，影響熱量在層間的傳遞；對于軟硬結合部位，采用無縫銜接工藝減少結合處的熱阻，確保剛性區域的熱量可順暢傳遞至柔性區域擴散。
五、適配裝配散熱設計，形成散熱閉環
軟硬結合板的散熱效果需與設備整體散熱系統協同，通過裝配設計形成散熱閉環。在設計階段需預留與設備散熱結構的適配空間，如讓板體的散熱區域貼合設備外殼或散熱鰭片，將熱量傳導至外部環境；對于密閉設備，可在板體附近設置微型風扇，通過強制空氣流動加速熱量散發。同時，避免將高功率元器件密集安裝在柔性彎折區域，該區域易因彎折導致散熱結構失效，應優先布置在剛性區域并貼近散熱部件。
六、提高散熱性的核心邏輯與價值
提高軟硬結合板散熱性的核心邏輯是“源頭減阻、路徑優化、外部協同”，通過基材選優減少熱傳遞阻力，借助線路與結構設計構建高效熱通道，再結合工藝優化與裝配協同形成完整散熱體系。這一過程不僅能避免高溫導致的板體失效與壽命縮短，更能保障設備在高功率、長時間運行下的穩定性。對于生產企業而言，精準把控散熱設計是適配高端設備需求的關鍵，也是提升產品競爭力的核心優勢。
